随着能源紧缺问题日益严峻，如何有效提高功率变换器的效率、以缓解能源危机显得尤为重要。传统脉冲宽度调制（pulse width modulation, PWM）功率变换器采用硬开关技术，在开关管导通和关断的过程中，其漏源电压与电流波形存在一定程度的交叠，从而造成较大的开关损耗。随着功率变换技术逐渐向高频化发展，开关频率的增高使得这一问题显得日益突出。

为了提高功率变换效率，国内外学者开展了大量研究工作。

• 有学者设计了一种准谐振反激式变换器，其输入交流电压范围为95～260V，但最高效率只能达到86%。
• 有学者在准谐振反激式变换器中引入同步整流技术，使得变换效率达到88.3%。
• 有学者提出了一种改进型零电压转换PWM软开关功率变换器，其采用负载分段的方式实现电路软开关，变换效率可达91.5%。

但对于AC-DC变换器而言，上述设计方案在效率表现方面仍显不足。

LLC谐振变换器作为一种软开关技术，具备工作频率调整范围小、输入电压范围宽等特点[6-7]。而且其可实现原边开关管的零电压开通（zero voltage switch, ZVS）和副边整流二极管的零电流关断（zero current switch，ZCS），从而有效提升功率变换效率。同时，其平滑变化的波形也有利于改善变换器的电磁兼容性能。

因此，本文结合当前AC-DC变换技术的发展趋势，加入有源功率因数校正（active power factor correction, APFC）的概念，即采用“APFC+半桥LLC”两级电路结构，设计了一套适应宽范围电压输入、且具有高功率因数和高效率特点的AC-DC变换器。系统样机测试结果表明，在全负载范围内的平均效率达到92%以上，验证了所提方案的可行性和有效性。

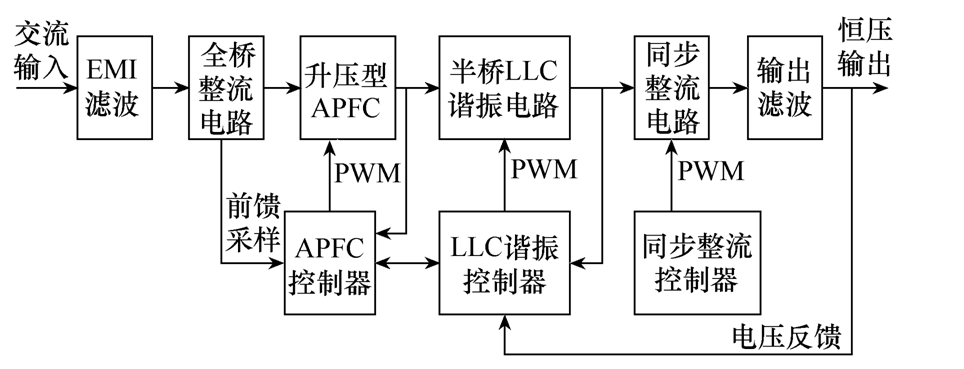

图1 系统总体设计方案

结论

本文针对传统硬开关功率变换器能量转换效率较低的问题，利用半桥LLC谐振和同步整流技术设计了一套高效AC-DC变换器。

测试结果表明：系统样机可实现原边半桥功率MOS管的零电压导通以及副边同步整流MOS管的零电流关断，全负载范围内样机的平均效率达92%以上，相较于硬开关和准谐振变换器，变换效率得到了较大提升。同时，变换器能够适应宽范围交流输入电压90～305V，且市电输入时，样机功率因数可达0.98，实现了预期的设计目标。
